U izgradnji svjetlovodnih (FTTH/FTTx) mreža koristi se širok raspon materijala koji se mogu podijeliti u nekoliko glavnih kategorija:
- pasivna infrastruktura
- svjetlovodni materijali
- aktivna oprema
- instalacijski materijal i
- zaštitna/označna oprema
U nastavku je strukturirani tehnički pregled...
Ovo je najskuplji dio projekta (55–65 % CAPEX-a).
Cijevi i mikrocijevi
» HDPE cijevi (Ø40–110 mm) – magistralne trase
» Mikrocijevi (Ø5–14 mm) – distribucija
» Mikrokanalni snopovi (7x12, 12x10 itd.)
» Zaštitne trake i marker trake
Materijal:
» polietilen visoke gustoće (HDPE)
Kabelska kanalizacija i zdenci
» Betonski ili PE telekomunikacijski zdenci
» Revizijske komore
» Poklopci (lijevano željezo / kompozit)
» Kabelski regali unutar zdenaca
Svjetlovodni kabeli
» Single-mode (G.652D, G.657A1/A2) – FTTH standard
» Podzemni (armirani)
» Nadzemni (s nosećim čeličnim užetom)
» Drop kabeli (priključni)
Sastav:
» Stakleno vlakno
» Zaštitni premaz

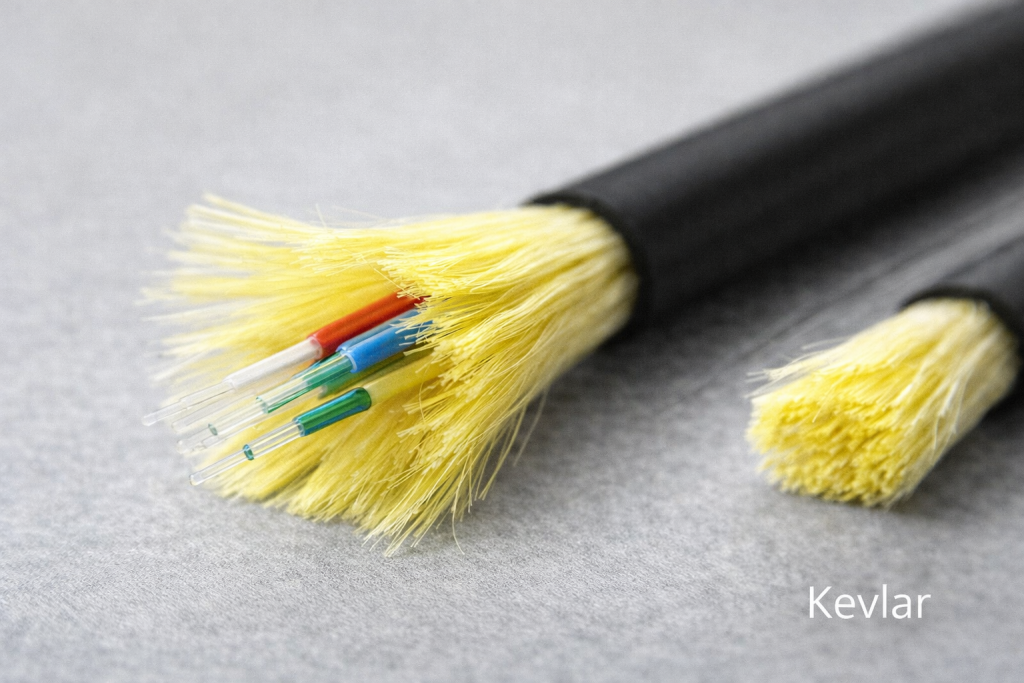

» Kevlar (aramidna vlakna)
» PE omotač
Splitteri i optičke komponente
» PLC splitteri (1:8, 1:16, 1:32, 1:64)
» ODF paneli
» Patch paneli
» Optičke kasete
» Adapteri (npr. LC/APC)
OLT (Optical Line Terminal)
» centralni uređaj u FTTH mreži smješten u telekom centrali ili data centru.
» povezuje operatersku IP mrežu s pasivnom svjetlovodnom mrežom (PON) i upravlja svim korisničkim ONT/ONU uređajima
ONT/ONU uređaji
» SFP/SFP+ moduli
» Routeri (WiFi 6/6E)

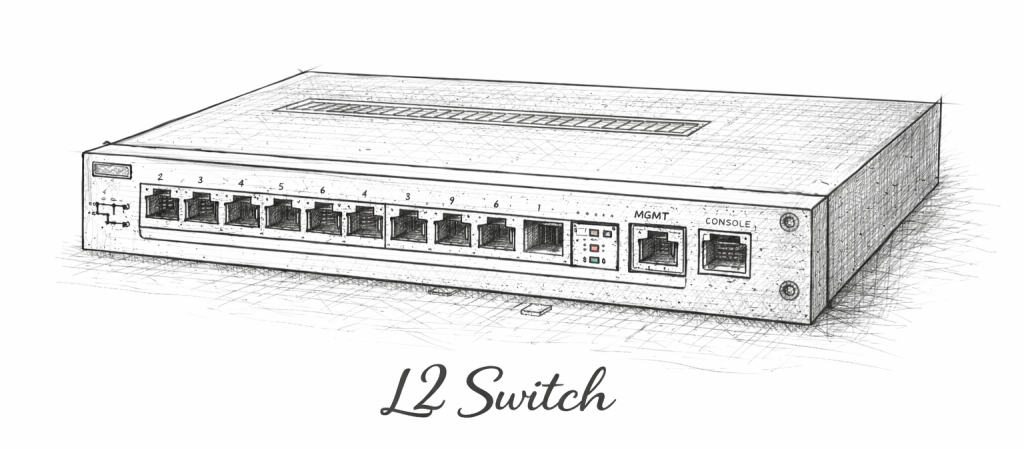

» Switches (L2/L3)
» UPS sustavi
» Splice zaštitne cijevi
» Fusion splice sleeve
» Svjetlovodni pigtailovi

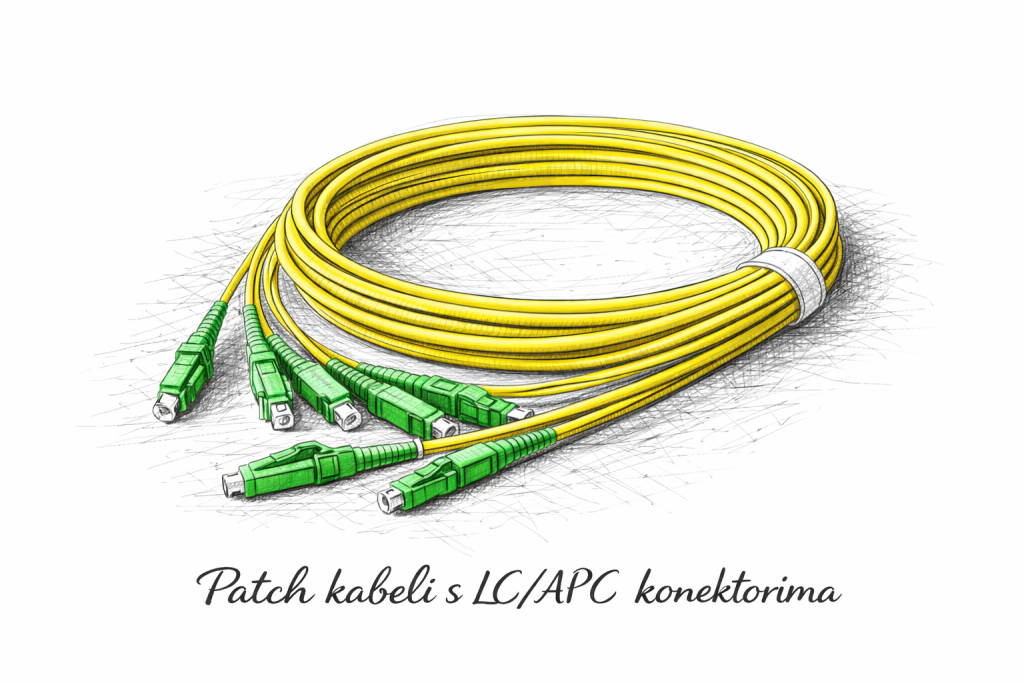

» Patch kabeli
» Kabelske vezice (UV stabilne)
» Nosači i sidra (za nadzemnu mrežu)
» OTDR uređaji
» Power meter
» Lightsource
» Identifikatori vlakana
» Rack ormari (19”)
» Klimatizacijski sustav
» Sustav uzemljenja
» Protupožarni sustav
» Sustav kontrole pristupa
» Upozoravajuće trake
» Kabelske oznake
» RFID ili QR označavanje
» GIS identifikacijske pločice
» Silikatno staklo (vlakna)
» Polietilen (HDPE)
» PVC
» Kevlar
» Čelik
» Aluminij
» Bakar (minimalno, uglavnom napajanje)
Tip mreže Dodatni materijali
Podzemna HDPE cijevi, beton, asfalt
Nadzemna Čelično uže, nosači, izolatori
Unutarnja Mini kanalice, FTU kutije

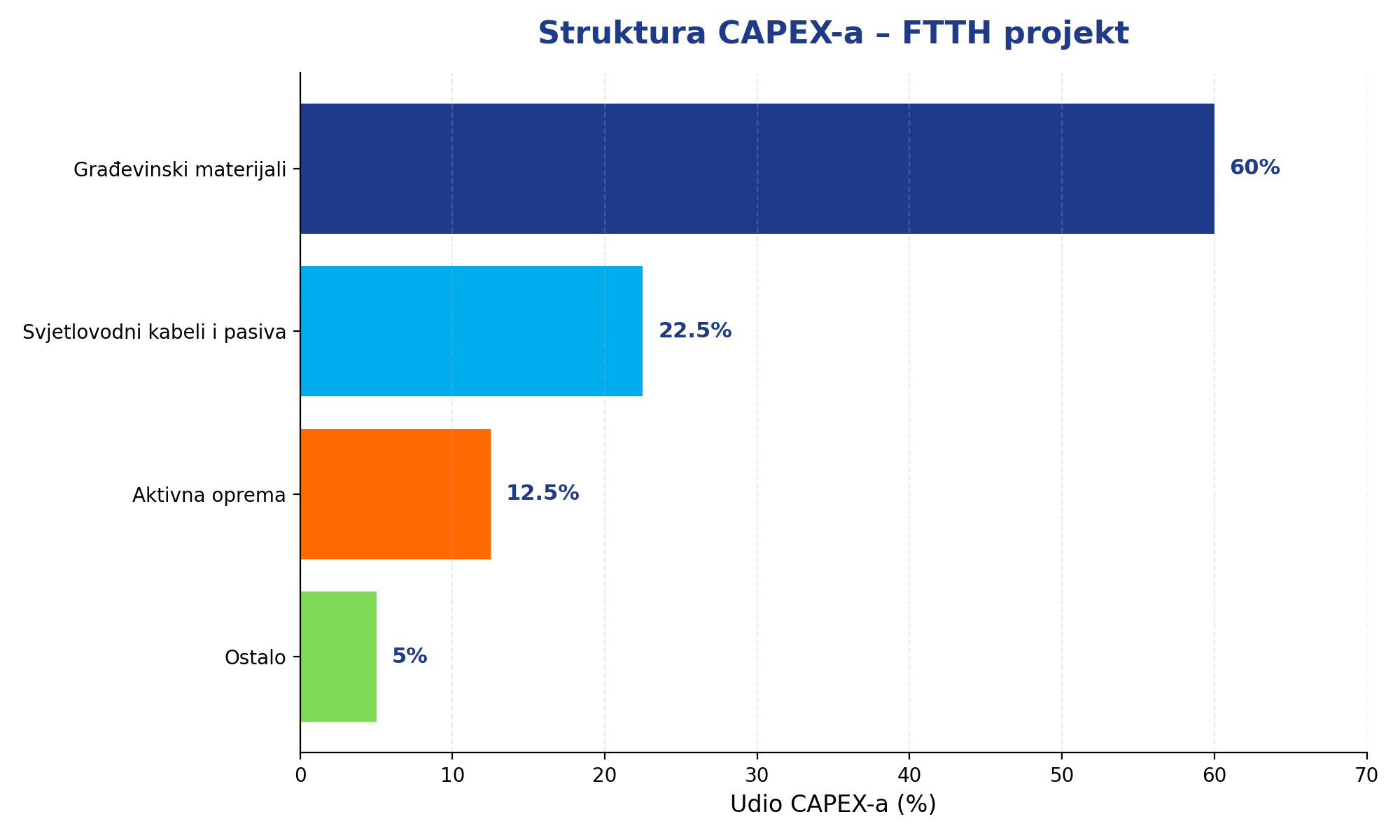

Udio u investiciji (orijentacijski)
