Pregled procedura korak-po-korak za FTTH (Fiber To The Home) projekt u RH

… usklađen s važećim zakonodavnim okvirom i tipičnom praksom Operatora

Relevantni propisi:
• Zakon o elektroničkim komunikacijama
• Zakon o mjerama za smanjenje troškova postavljanja elektroničkih komunikacijskih mreža velikih brzina
• Zakon o gradnji
• Zakon o prostornom uređenju
• Zakon o cestama (ovisno o lokaciji)
• Prostorni planovi

FAZA 1 - STRATEŠKO PLANIRANJE

1️. Analiza tržišta i opravdanost projekta
• broj kućanstava (HP)
• gustoća naseljenosti
• postojeća infrastruktura (EKI, stupovi, kanalizacija)
• komercijalna vs. EU sufinancirana gradnja
2️. Definiranje obuhvata projekta
• FTTH / FTTB / FTTC
• podzemno, nadzemno ili kombinirano
• vlastita infrastruktura ili korištenje postojeće (HT ili sl., OIV, HEP, JLS...)

FAZA 2 - PROSTORNO-PRAVNA PRIPREMA

3. Usklađenje s prostornim planom
• provjera je li zahvat dozvoljen
• utvrđivanje koridora infrastrukture
4️. Rješavanje imovinsko-pravnih odnosa
• pravo služnosti / pravo puta (regulira HAKOM)
• ugovori s vlasnicima zemljišta
• suglasnosti JLS

FAZA 3 - PROJEKTIRANJE

5️. Idejni projekt (po potrebi)
• trasa / lokacije ormara i čvorišta
• tehničko rješenje
6. Glavni projekt (Izrađuje ovlašteni projektant):
• građevinski dio (kanalizacija, zdenci)
• elektrotehnički dio (svjetlovod)
• situacija i uzdužni presjek troškovnik

FAZA 4 - DOZVOLE (ovisno o vrsti zahvata)

7️. Procjena treba li građevinska dozvola

Građevinska dozvola potrebna je za:
• novu kabelsku kanalizaciju većeg opsega (klasični rov)
• izgradnju objekta (čvorište, centrala)

Bez dozvole (ali uz glavni projekt):
• nova kabelska kanalizacija; mikro ili mini rov
• uvlačenje kabela u postojeću DTK
• priključci do kuće
• manje rekonstrukcije

FAZA 5 - IZVOĐENJE RADOVA

8️. Uvođenje Izvođača u posao
• prijava gradilišta (ako je potrebna)
• definiranje gradilišnog ureda
• imenovanje nadzornog inženjera
• plan zaštite na radu

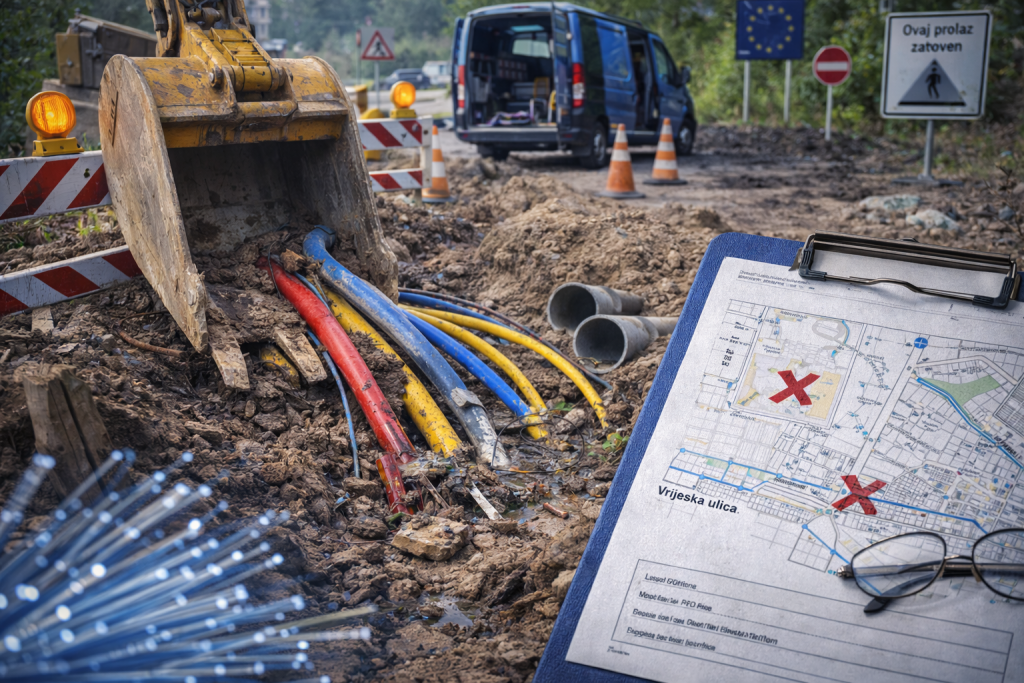

9️. Građevinski radovi
• iskop rova / mikro rov
• iskop za postavljanje distribucijskih čvorova (DČ)
• polaganje cijevi
• ugradnja zdenaca
• zatrpavanje i sanacija
10. Montažni radovi
• uvlačenje kabela
• spajanje (fusionsplice)
• instalacija splittera
• montaža ormara i ODF-a

FAZA 6 - ISPITIVANJE I PUŠTANJE U RAD

11. Mjerenja i atestiranje
• OTDR mjerenja
• mjerenje slabljenja
• dokumentiranje trase
12. Tehnički pregled (ako je potreban)
• kod objekata s građevinskom dozvolom
13. Evidentiranje infrastrukture
• katastar vodova
• GIS sustav operatora
• prijava HAKOM-u (ako je primjenjivo)

FAZA 7 - PRIKLJUČENJE KORISNIKA

14. Izgradnja priključka
• privod do kuće
• ugradnja završne kutije (FTU)
• instalacija ONT uređaja
15. Aktivacija usluge
• konfiguracija OLT-a
• provisioniranje usluge
• test brzine

SAŽETAK — FTTH PROJEKT U 10 KORAKA

1. Analiza i planiranje
  2. Usklađenje s prostornim planom
    3. Rješavanje prava puta
      4. Projektiranje
        5. Ishođenje dozvola
          6. Uvođenje izvođača
            7. Građevinski radovi
              8. Polaganje i spajanje svjetlovoda
                9. Mjerenja i dokumentacija
                  10. Aktivacija Korisnika

KLJUČNI RIZICI

• spori imovinsko-pravni postupci
• suglasnosti javno pravnih tijela
• kolizije s postojećom infrastrukturom
• arheološki nadzor
• nedostatak radne snage
• nedostatak materijala i opreme
• ponekad i nedostatak znanja

TIPIČNO TRAJANJE PROJEKTA

• Manje naselje (500 HP) 6–9 mjeseci
• Srednji grad (5.000 HP) 12–18 mjeseci
• EU projekt (ruralno područje) 18–24 mjeseci
